SAS/GRAPH® Procedures for Creating Statistical Graphics

原文載點：http://www2.sas.com/proceedings/forum2007/193-2007.pdf

SAS V9.2版雖然還在「只聞樓梯響」的階段，但已經有許多 SAS 公司內部的人員陸陸續續地將一些技術性文件發表出來，讓使用者能夠對這個版本產生一點期待。我個人對 SAS 的期待主要在於 SAS 公司是否有針對他們最被人所詬病的繪圖能力有所改進。目前看來，由於 ODS 系統的導入，SAS 在製圖方面已經有長足的進步，但其彈性（flexibility）仍舊有待加強。不過對於一般的使用者來說，能夠看到 SAS 於幾行程式之間就可以生出跟以往所完全不能比擬的精緻做圖，已經是心滿意足了。但對稍有經驗的使用者來說，SAS 在這方面的改進永遠不夠。Dan Heath 在 SAS Global Forum 2007 發表了四個 SAS V9.2 版的製圖新語法，分別是 SGPLOT, SGPANL, SGSCATTER 和 SGRENDER。這些語法可以讓使用者在幾乎不依賴其他 PROC 程序的情況下，用最精簡的方式產生更精緻的圖形。對於想要發表論文的人是相當具有幫助。因此，雖然 SAS V9.2 還沒有正式流通，我們還是可以先瞭解一下新語法的威力。

上述所提及的新語法，通稱「SG家族」。SG家族語法的兩大特點是：

• 可結合不同程序語法所產生出來的圖形。
• 可製出目前語法程序所不能做出的圖形。

先來看一個範例：

proc sgpanel data=measure;
panelby b / columns=3;
vline a / response=y stat=mean limits=both;
run;

做出來的圖形：

以前要畫出這個圖形，得分別用 PROC GPLOT 做出三張圖，然後再用 PROC GREPLAY 把三張圖併在一起。上述的過程，估計需要花費 50~100 行左右的程式碼。使用 SGPANEL 僅需四行！

接下來就一一來介紹 SG 家族裡面的新語法～

SGPLOT PROCEDURE

SGPLOT 算是 GPLOT 的加強版。他可以做出下列圖形：

• 基本圖形：scatter, series, step, band, needle
• 模型和信賴區間：loess, regression, penalized B-spline, ellipse
• 分配：box plot, normal curve, kernal density estimate
• 分群：dot plot, bar chart, line chart

以下秀出幾個 SGPLOT 所能做出的圖形--

分配圖及常態曲線：

以往要做這種搭配常態曲線的分配圖，需要藉由 PROC UNIVARIATE 來執行。在 SAS V9.2 已經可以獨立製作了。
proc sgplot data=Fram_hrt;
histogram chol;
run;

利用 histogram statement，配上想要畫的變數，就可以產生該變數的分配直方圖。

如果想要在上面加一條常態曲線，使用 density [var] 的語法即可。
proc sgplot data=Fram_hrt;
histogram chol;
density chol; /* default: type=normal */
run;

箱型圖：

由 SGPLOT 做出來的箱型圖可以加上參考線（refline）和指定顏色。
proc sgplot data=sashelp.heart (where=(smoking_status ne ' '));
refline 80 / axis=x name="normal" lineattrs=(color=red) legendlabel="Normal diastolic pressure";
hbox diastolic / category=smoking_status;
keylegend "normal";
run;

散佈圖模、型配適線、信賴區間：

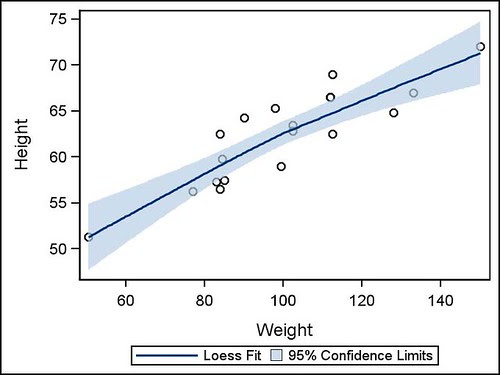

這個例子是 SGPLOT 在背後呼叫 PROC LOESS 來進行 LOESS 模型配適（loess statement）並繪製信賴區間的圖（clm option）。另外，原始資料的點散佈圖也一併繪入（scatter statement）。
proc sgplot data=sashelp.class;
scatter x=weight y=height;
loess x=weight y=height / clm nomarkers clmtransparency=0.3 name="loess";
keylegend "loess";
run;

SGPANEL PROCEDURE

基本上 SGPANEL 可以畫出來的圖形和 SGPLOT 完全一樣。但和 SGPLOT 不同的是，他可以一次繪製併合併多張圖形，有點像是將 GPLOT 和 GREPLAY 兩大程序合併。這其中的奧妙，其實只是使用了一個很類似 BY statement 的新語法：PANELBY statement。

先看看在不同的組合下（iron X infection）所畫出來的四張散佈圖、迴歸圖暨預測區間。
title "panelby iron infection;";
proc sgpanel data=cows;
panelby iron infection;
reg x=tpoint y=weight / cli markerattrs=(size=3px);
run;

也可以嘗試用另一種 layout（lattice）來繪圖。和上圖不同的是，上圖的兩個分群變數都是放在圖的上方，但 lattice layout 會把分群變數分別放在圖的上方和右方。

title "panelby iron infection /
layout=lattice;";
proc sgpanel data=cows;
panelby iron infection / layout=lattice;
reg x=tpoint y=weight / cli markerattrs=(size=3px);
run;

Dot plot 和 box plot 也可以用 SGPANEL 把圖形分群一張張地繪製出來再合併成一張。

proc sgpanel data=barley;
panelby site / novarname;
dot variety / response=yield group=year;
keylegend / title="Year";
run;

/* Create classification ranges */
/* using a format */
proc format;
value ageint
40-49 = "40-49"
50-59 = "50-59"
60-69 = "60-69";
run;
proc sgpanel data=Fram_hrt;
format age ageint.;
panelby age sex / layout=lattice;
hbox chol;
run;

上面的 box plot 扣掉 PROC FORMAT 和 format statement 的語法，其實只花了三行。

SGSCATTER PROCEDURE

SGSCATTER 程序可以專門針對 scatter plot 製作 panel plot。和 SGPLOT 與 SGPANEL 最大的不同是，SGSCATTER 只有三個 statement 就可以完成所有工作：

• PLOT：繪製獨立的Y*X圖形，功能和其他繪圖語法中的 PLOT statement 一模一樣。
• COMPARE：將數張圖形並列在一起以方便比較。
• MATRIX：將數張圖形排成像矩陣型態那樣。

很明顯的是，SGPANEL 所製作出來的組合圖中，每張小圖必須要有相同的 X 軸和 Y 軸，但 SGSCATTER 所製作出來的組合圖中的每個小圖都可以有不同的座標軸。下列例子是最好的說明：
proc sgscatter data=sashelp.cars;
plot (mpg_city mpg_highway)*(weight horsepower) / group=type;
run;

簡單來說，(Y1 Y2)*(X1 X2)會產生四種組合，這就是下圖中四張小圖的座標軸。

不只是散佈圖，SGSCATTER 還可以外掛 PROC LOESS 來配適 LOESS 模型。方法是只要在 PLOT statement 後面的 option 上面寫上 loess 即可。
proc sgscatter data=sashelp.cars;
plot (mpg_city mpg_highway)*(weight horsepower) /group=type;
run;

若只想在一張圖裡面塞兩張圖來比較一下，可以使用 COMPARE statement。
proc sgscatter data=sashelp.cars;
compare x=(mpg_city mpg_highway) y=horsepower;
run;

語法相當簡單。兩個要比較的圖共用一個 Y 軸，但各自使用不同的 X 軸，然後就會出現下面的圖形。

想要做出類似圖形化的 correlation matrix，可使用 MATRIX statement。
proc sgscatter data=fitness;
matrix runpulse rstpulse maxpulse / ellipse=(alpha=0.5);
run;

將變數放入後，後面的 option 加上 ellipse 可以畫出預測橢圓形線，如下圖所示。

我們還可以在對角線上加上分配直方圖和常態曲線。方法是只要在 MATRIX statement 後面的 option 打上 diagonal=(histogram normal)。
proc sgscatter data=fitness;
matrix runpulse rstpulse maxpulse / diagonal=(histogram normal);
run;

SGRENDER PROCEDURE

SGRENDER 程序可以做出更具有彈性的圖形，但必須要搭配 Graph Template Language (GTL) 一起使用。有興趣的人可以看 Jeff Cartier 在 SUGI 31 所發表的一篇名為 A
Programmer's Introduction to the Graph Template Language 的技術文件。

除此之外，如同 PROC GPLOT，SG 家族的語法都可以使用 title, axis, legend 和 inset 等語法來做更細部的調整。但作者特別強調一點，那就是 SAS V9.2 還在開發的階段，所以這些語法的使用或許還有一點改變。我們就對他拭目以待吧！
